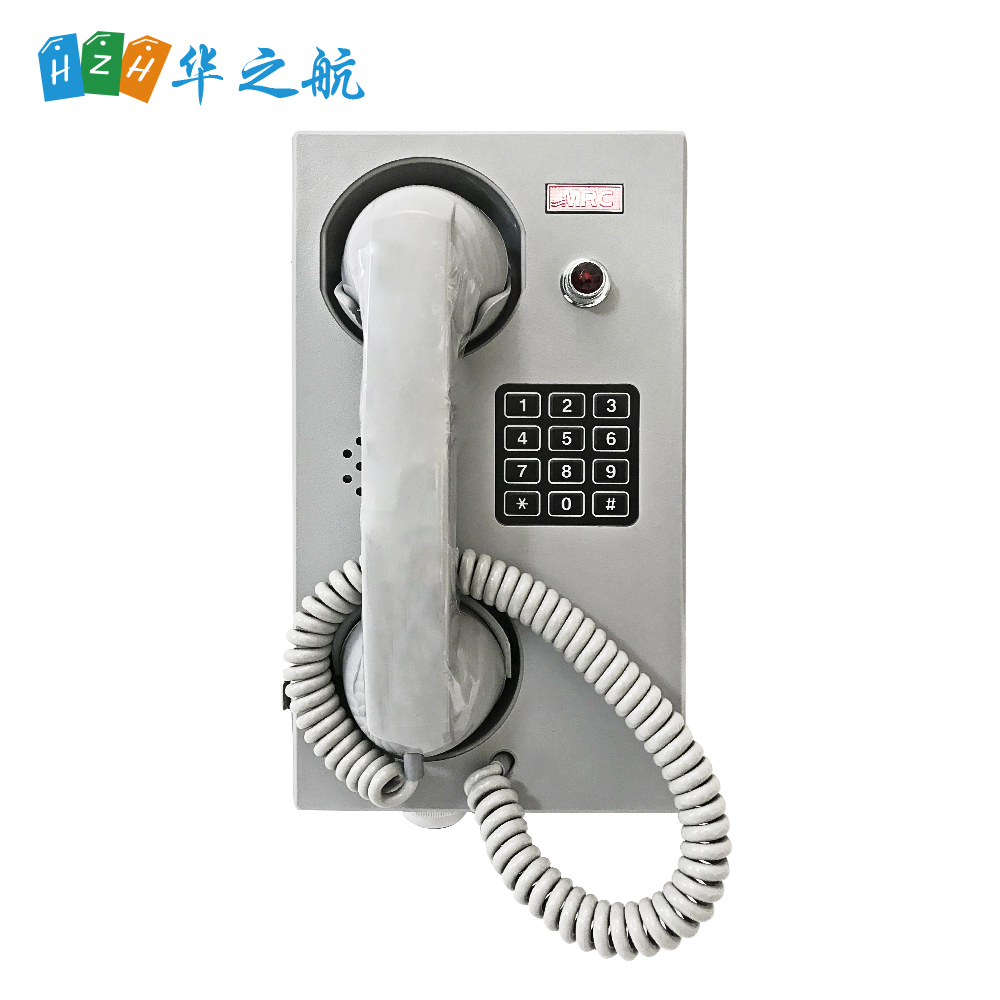

船用电话机​接线指南：安全、清晰、可靠的船舱通信基石

船用电话机接线指南：安全、清晰、可靠的船舱通信基石，船用电话系统是船舶的“神经网络”，确保着驾驶台、机舱、舰桥、艏艉等关键部位之间的指令传递与信息沟通。

与家用电话的即插即用不同，船用电话的接线是一个涉及安全性、可靠性和规范性的专业工程。接错一根线，轻则通讯中断，重则可能引发设备故障甚至安全隐患。

接下来跟着小编一起来看看船用电话机的接线方法详细分析介绍：

一、 核心区别：船用电话 vs. 家用电话

在动手之前，必须理解二者本质的不同：

1、工作环境： 船用电话需要应对潮湿、盐雾、振动和温度剧变的恶劣环境。因此，其线缆、接口和话机本身都必须具备高等级的防水、防腐蚀和抗震性能。

2、供电方式： 家用电话由运营商机房远程供电。而船用电话系统通常由船舶自身的24VDC或12VDC电源系统独立供电，确保在任何情况下都能正常工作。

3、系统结构： 家用电话是并联总线制。而船用电话多为点对点或通过专用交换机（PABX） 连接，线路更具专属性。

二、 接线前的准备工作：安全与规划先行

1、安全第一

断电操作： 关闭船舶主电源，或在接线盒处断开为该电话线路供电的电源断路器。这是防止短路、电击和设备损坏的首要原则。

工具准备： 准备合适的工具，如剥线钳、压线钳、螺丝刀、万用表等。确保工具绝缘良好。

2、识图与识线： 找到该船的电话系统电路图。这是接线的“地图”，至关重要。图纸会清晰标明：

电话机的安装位置。

线缆的型号、规格和路径。

接线箱/端子排的位置和编号。

每根线芯的定义（如电源正、负、音频线、信号线等）。

3、认识线缆与颜色编码：

船用电话线通常使用多芯屏蔽电缆，例如4芯、6芯或8芯电缆。常见规格如 4x0.75mm²。

国际通用的颜色编码是（但不绝对，必须以图纸为准）：

芯线1： 白色

芯线2： 棕色

芯线3： 绿色

芯线4： 黄色

屏蔽层： 裸铜网或铝箔，通常作为接地/信号地。

三、 主流接线方法详解

船用电话系统主要分为两类：传统双线制和现代多线制（数字/IP电话）。

方法一：传统双线制电话接线（最简单、最常见）

这种系统类似于老式家用电话，一部话机直接通过两根线与另一部话机或电源连接。常见于驾舱-机舱等重要对讲点。

接线原理： 两部话机之间只需连接两根线，同时承担供电和音频传输任务。

操作步骤：

确定极性： 虽然简单的对讲电话对极性不敏感，但为规范起见，建议统一。通常，图纸会定义一根为“正极”（如棕色线），一根为“负极”（如白色线）。

话机A端： 将来自话机B的棕色线接入话机A接线端子的“L1”或“+”端子，白色线接入“L2”或“-”端子。

话机B端： 做同样操作，将来自话机A的棕色线和白色线接入对应的端子。

供电： 如果系统需要外接电源（如增加响铃音量），电源的正负极需并联接入这两根线中。

方法二：通过船用电话交换机（PABX）接线

对于有多个分机、需要拨号互通的更复杂的系统，会使用专用的船用电话交换机。

接线原理： 每部电话分机通过一根多芯电缆直接连接到交换机的背面端子排上。

操作步骤：

1、识别交换机端子： 交换机的端子排会明确标注每个端口（如Port 1, 2, 3...）的线芯定义，通常包括：

Tip/Ring (a/b线)： 音频信号线，相当于传统电话的两根线。

电源+ / 电源-： 为话机提供直流电源。

可能还有其他控制线。

2、分机端接线： 在电话分机的接线盒内，将来自交换机的电缆线芯按照分机说明书的规定接入对应端子。例如：

交换机Port 1的“a线” -> 话机的“T”端子

交换机Port 1的“b线” -> 话机的“R”端子

电源正极 -> “V+”端子

电源负极 -> “V-”端子

3、屏蔽层处理： 电缆的屏蔽层通常在交换机一端集中接地，在话机端则悬空或绝缘包裹，避免形成“地环路”引入噪音。切勿将屏蔽层两端都接地！

四、 关键注意事项与专业技巧

防水处理： 所有室外或潮湿区域的接线完成后，必须使用防水接线盒和电缆防水格兰头，确保水不会沿电缆进入设备或船舱。

压接与紧固： 使用合适的冷压铜接头（O型或U型端子）压接线头，再拧紧在端子排上。避免直接将裸线缠绕，以免因振动而松动。

标签！标签！标签！ 在线缆的两端贴上永久性标签，标明本端和对端的信息（如“驾舱电话 - 连接至机舱”）。这是未来维护和故障排查的无价之宝。

通电测试： 接线完成后，先不要装上话机外壳。接通电源，用万用表测量电话端子的电压是否正常（如24VDC）。确认无误后，再安装外壳进行通话测试。

以上就是关于“船用电话机接线指南：安全、清晰、可靠的船舱通信基石”的全部介绍内容，仅供参考，如想再了解更多关于船用电话机的详细内容，请前往船用电话机系列频道，或咨询在线客服。
