船用子母钟系统组成及GPS同步时钟工作原理

船用子母钟系统组成及GPS同步时钟工作原理，船用子母钟系统是船舶标准化授时基础设施，用于统一全船各区域、各设备时间，保障航行日志、设备运行数据、海事记录时序一致。

系统严格遵循SOLAS V章第19条航行设备配备规范、IMO MSC.302(87)船桥设备性能标准、国内QB/T 4251-2024船舶石英子母钟行业标准，满足船检与海事合规要求。

当前主流船用子母钟搭载GPS/北斗双模卫星授时模块，可全自动精准校时，适配船舶全球跨时区航行需求，仅供参考。

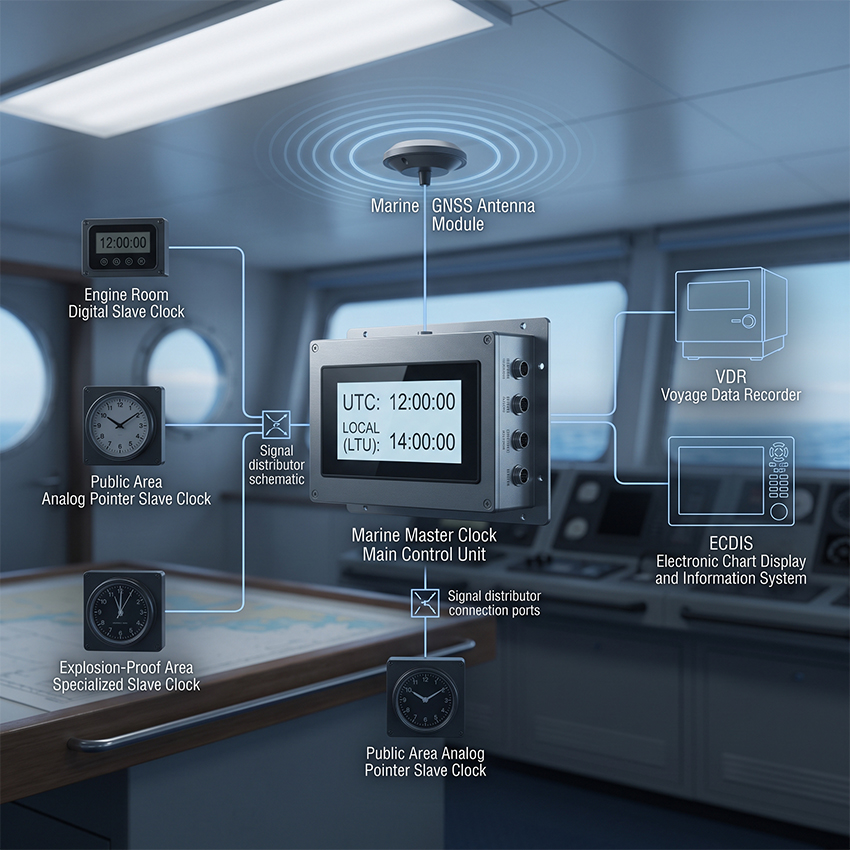

一、船用子母钟系统核心组成

整套系统为集中式同步架构，结构简单、稳定性强，核心由四大模块组成，可根据船舶大小灵活扩展：

1. GPS授时接收模块：由船用GNSS天线和接收机构成，安装于船舶无遮挡露天区域。负责捕获GPS卫星信号，解析出标准UTC世界时间和秒脉冲同步信号，为整套系统提供精准时间基准，

部分设备支持北斗双模备份，提升海上抗干扰能力。

2. 母钟（主时钟）：系统核心控制单元，多安装于驾驶台、海图室。内置高精度晶振，具备本地守时功能，支持双路供电。主要作用是接收GPS时间信号、自动校时、时区转换，同时向下分发同步信号，

还可向VDR、ECDIS等航海设备输出标准时间。

3. 子钟（从时钟）：分布式安装在机舱、集控室、船员舱、公共区域等全船各处，分为模拟式和数字式，防爆区域配备专用防爆子钟。子钟无独立计时基准，完全跟随母钟同步走时，断电重启后可自动对时，无需人工调校。

4. 传输与辅助模块：包含信号传输线缆、信号分配器、供电系统。采用RS485、以太网等传输方式，大型船舶通过信号分配器避免信号衰减，保障全船子钟同步精度，适配船舶防潮、防震、抗电磁干扰的特殊环境。

二、船舶GPS同步时钟工作原理

船舶GPS同步时钟依托卫星原子钟高精度时间基准，实现全自动校时同步，全程分为四个核心流程，运行稳定无需人工干预：

1. 卫星信号捕获：GPS天线持续接收导航卫星信号，接收机解调数据，去除传输时延误差，输出标准UTC时间信息和1PPS秒脉冲精准同步信号。

2. 母钟校准守时：母钟对比GPS标准时间与自身晶振时间，自动修正偏差、完成校时驯服。若遇云层、遮挡导致卫星信号短暂中断，母钟依靠高精度晶振独立守时，避免时间错乱，信号恢复后自动重新同步校准。

3. 全船时间同步：校准后的母钟通过总线或网络，向全船所有子钟下发时序信号，驱动所有子钟同步走时，确保全船时间无偏差。

4. 设备对外授时：母钟可同步为船舶VDR航行数据记录仪、ECDIS电子海图、船载监控、通信设备提供统一UTC时间基准。按照IMO海事标准，船载航行设备时钟日误差需控制在±30秒内，

子母钟系统可长期维持高精度时序，确保航行数据、海事日志可追溯核验，顺利通过船级社检验与海事合规检查。

三、系统核心运行优势

1. 全自动运行，全天候实时校时，适配全球航行，无需人工定期调时；

2. 双冗余设计，卫星授时+本地守时结合，断电、信号中断均可稳定工作；

3. 统一全船时序，解决各类设备时间不一致问题，满足海事航行规范；

4. 适配性强，大小船舶均可灵活组网安装，抗船舶恶劣环境干扰。

四、结语

船用GPS子母钟系统核心原理是依托卫星授时获取标准UTC时间，以母钟为核心，统一校准全铺子钟与船载关键设备时序。系统结合卫星高精度授时与本地晶振守时冗余能力，

适配船舶高震动、高潮湿、信号易遮挡的复杂环境，是船舶合规航行、海事数据精准留存的必备基础设备。

参考资料来源于：

① 国际海事SOLAS航行设备规范；

② IMO船用时钟精度合规标准（有效可查）；
