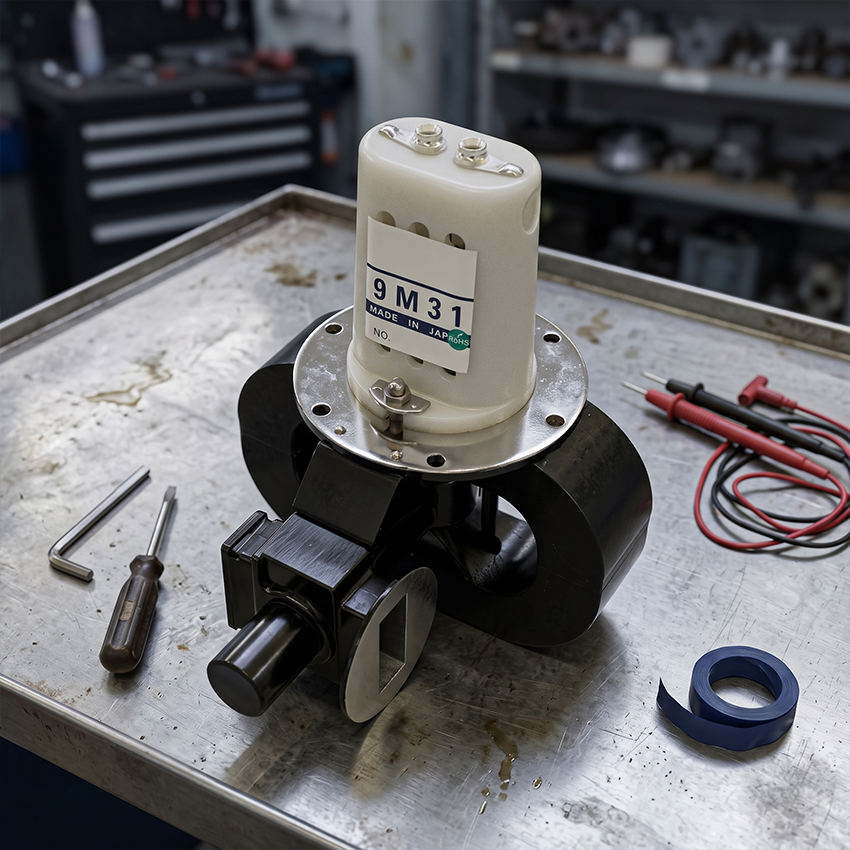

船用导航雷达磁控管​作用及工作原理

船用导航雷达磁控管作用及工作原理，磁控管是传统船用脉冲导航雷达发射机的核心大功率微波电真空器件，属于自激式微波振荡器。现阶段固态雷达逐步普及，但国内绝大多数商船、渔船在用的脉冲导航雷达，

仍依靠磁控管产生微波发射信号，其工作性能直接决定雷达探测距离、成像清晰度与整机运行稳定性，仅供参考。

一、船用雷达磁控管核心作用

磁控管的核心功能是将高压电能转化为大功率微波脉冲信号，是雷达实现目标探测的基础，主要作用分为两点：

1. 生成标准微波探测脉冲：雷达调制器输出负极性高压脉冲加载至磁控管阴极，器件将直流高压电能转换为船用雷达标准的X波段（9.3–9.5GHz）、S波段高频微波脉冲，再通过波导、旋转关节传输至天线向外定向辐射。

2. 保障雷达探测性能：提供千瓦级脉冲发射功率，保障雷达正常的探测距离、避碰测距能力。磁控管老化、损坏会直接导致雷达无回波、探测距离缩短，甚至整机失效。

二、磁控管核心结构

船用导航雷达磁控管结构简洁，核心由五大部件组成，各部件协同完成能量转换：

1. 阴极灯丝：通电加热后发射自由电子，是电子来源；

2. 阳极谐振腔：核心振荡结构，决定微波工作频率，实现能量转换；

3. 永磁磁场系统：产生恒定轴向磁场，控制电子运动轨迹；

4. 互作用空间：阴阳极之间的环形区域，电场与磁场在此协同作用；

5. 微波输出结构：耦合导出生成的微波能量，接入雷达波导系统。

三、磁控管工作原理

磁控管的工作本质是正交电磁场自激振荡，通过电场、磁场共同作用，完成电能到微波能的转化，工作流程分为四步：

1. 阴极预热发射电子：雷达开机后，灯丝低压加热阴极，产生大量自由电子，聚集在阴阳极之间的互作用空间。

2. 高压形成电场加速电子：调制器输出高压脉冲，阴阳极形成强径向电场，驱动电子从阴极向阳极高速运动。

3. 磁场偏转、能量转换与聚束振荡：磁控管轴向永磁磁场与阴阳极径向电场形成正交交叉场，高速电子受洛伦兹力作用，由直线运动变为回旋摆线运动，形成规整的空间电荷轮（电子聚束）。

电子群匀速扫过阳极谐振腔缝隙，将直流电能持续传递给谐振腔体，激励产生高频微波振荡。船用导航雷达磁控管均采用稳定的π模振荡，可规避杂模干扰，保证输出微波频率、功率恒定。

4. 微波脉冲辐射探测：稳定的大功率微波通过输出结构导入波导，由天线向外发射。电磁波接触船舶、岸标、障碍物后反射，雷达接收回波并处理成像，完成探测。脉冲结束后循环往复，实现连续探测。

四、基础工作特性与运维要点

1. 磁控管为阴极消耗型器件，存在固定使用寿命，行业标准使用寿命为4000–20000小时。船舶海洋盐雾腐蚀、船体振动、频繁开关机、冷热温差冲击，会加速阴极电子发射能力衰减，

导致发射功率下降、探测距离缩短，需定期检测、按时更换。雷达开机需预留3–5分钟磁控管预热时间，规避高压冲击损伤器件（依据《航海雷达与ARPA》运维规范）。

2. 严禁空载、带故障负载运行。天线、波导负载不匹配会造成微波反射回管内，引发磁控管打火、击穿腔体，造成永久性损坏，这是船用磁控管最常见的故障诱因。

3. 磁控管能量转换效率可达60%–80%，工作热损耗大、温升极高。散热不良不仅会加速器件老化，还会导致内置永磁体轻微退磁，破坏正交磁场平衡，引发起振异常、功率衰减等故障。

总结

综上，船用导航雷达磁控管是脉冲雷达的核心微波脉冲发生器。其核心工作逻辑为：依托阴极发射电子，在正交电磁场作用下完成电能到微波能的转换，输出标准高频微波脉冲，

通过天线辐射探测周边航标、船舶、岸线及障碍物，依靠目标回波成像实现航行避碰与安全导航。规范预热、保障散热、避免负载异常，可有效延长磁控管使用寿命，保障雷达稳定工作。

内容参考资料来源于：

1. 集美大学航海学院. 《航海雷达与ARPA》实验指导书[EB/OL]. 海事专业官方教学资料，2007. ；

2. Berkeley Nucleonics. Radar Magnetron Working Principle[EB/OL]. 雷达器件权威技术手册. ；

3. IDC Technologies. Microwave Magnetron Technical Manual[PDF]. 微波器件行业通用技术文档. ；
