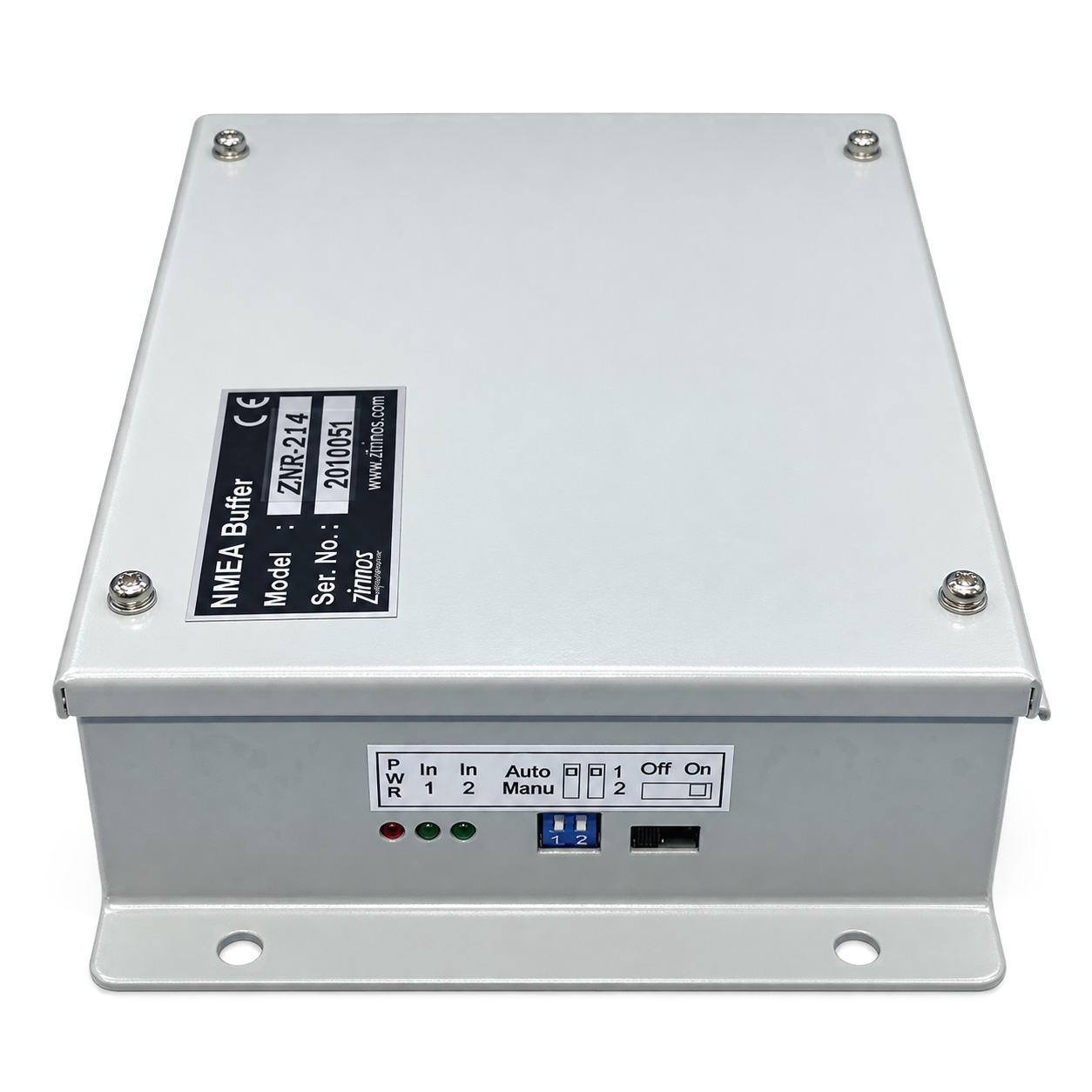

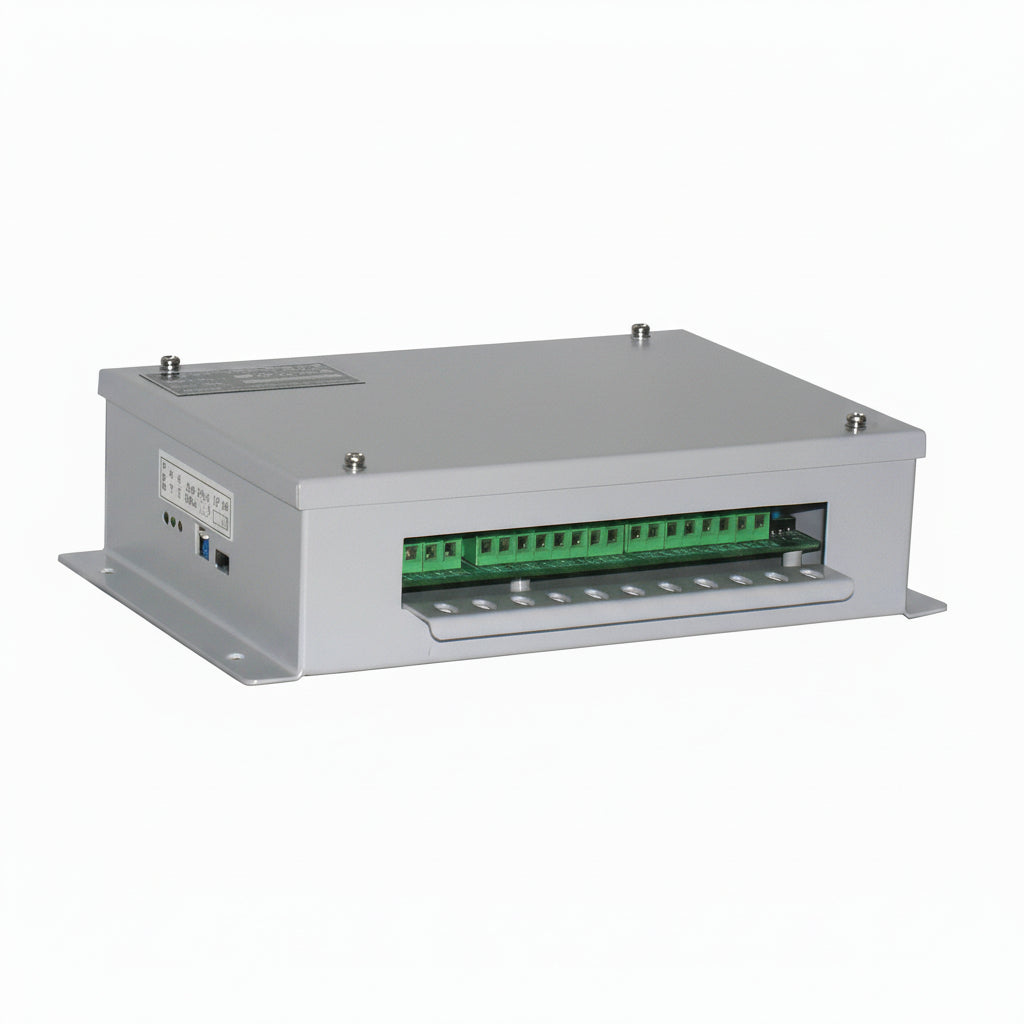

Zinnos ZNR-214
智能型 14 通道 NMEA 0183 缓冲分配器
智能型 14 通道 NMEA 0183 缓冲分配器
Zinnos Marine | 智能 2 输入 / 14 输出分配网络
Zinnos ZNR-214 是一款高可靠性的智能 14 通道 NMEA 0183 缓冲分配扩展器（NMEA Buffer / Splitter），能够接收 2 路 NMEA 0183 信号并无缝分派至最多 14 个接收设备（12×RS422 + 2×RS232），适用于现代船舶复杂的导航和通信系统联接。
船用级防护 | 自动冗余切换与电气隔离
严格遵循 IEC 61162-1 和 IEC 60945 国际船用标准制造，具备输入自动/手动冗余无缝切换功能，全通道具备光电隔离与过压/短路防护，有效保护主航行设备免受电路故障影响。
核心优势
高密度 2 入 14 出分派
灵活支持单组模式（2 入 14 出）与双组独立模式（各 1 入 7 出），实现高效串口信号扩展与分布式转发。
冗余备份自动无缝切换
当主信号源出现故障停传时，系统可快速自动或手动无缝切换至备用输入源，保障航行数据实时不断连。
光电隔离与多重电磁防护
输入与输出端均配备电气光电隔离，具备过压、短路、反接及 ±10kV ESD 防静电保护，显著削减 EMI 干扰。
技术规格参数
数据来源：Zinnos 官方技术规范手册 (IEC 61162-1 / IEC 60945)
产品参数规格
品牌
Zinnos Inc. (Digital Marine)
产品型号
ZNR-214
产品类别
14 通道智能型 NMEA 0183 缓冲分配器 (Intelligent NMEA Buffer/Splitter)
遵从标准
IEC 61162-1, IEC 60945, NMEA 0183
输入通道配置
2 路光电隔离输入端口（兼容 RS422, RS232, 5V TTL 信号）
输出通道配置
14 路输出端口（12×RS422 端口 + 2×RS232 端口）
波特率范围
4,800 bps 至 115,200 bps（支持自动波特率识别与波特率转换）
工作模式
单缓冲模式 (2 入 14 出，自动/手动切换) / 双缓冲模式 (组 A: 1 入 7 出, 组 B: 1 入 7 出)
电路防护设计
输入端过压保护 (±35V)；输出端短路保护与 ±10kV ESD 静电防护；电源反接保护
供电电压与功耗
DC 24V (范围 18 ~ 32V DC) / 约 0.2A
外形尺寸与重量
193 x 139 x 49 mm (7.6 x 5.4 x 1.9 in) / 约 1.0 kg
接口接线形式
螺钉式端子排 (Screw Terminal Blocks)
适用设备
船用 GPS、雷达 (Radar)、AIS、陀螺罗经 (Gyro)、ECDIS 及综合航行数据集中分配
