Pepperl+Fuchs 倍加福

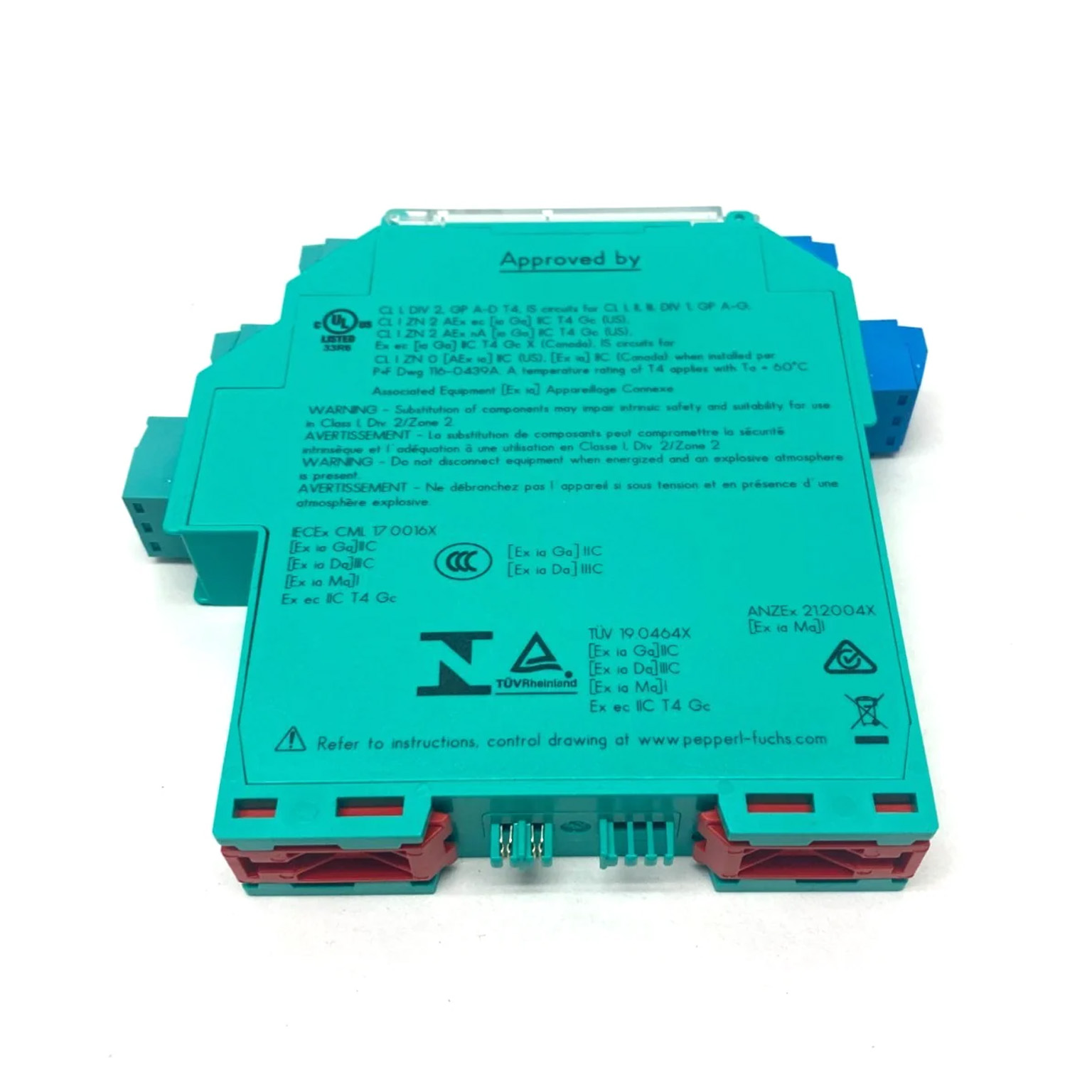

KFU8-SR-Ex2.W 开关放大器
KFU8-SR-Ex2.W 开关放大器
本安型隔离安全栅 | 危险区与安全区信号安全传输
Pepperl+Fuchs KFU8-SR-Ex2.W 是一款双通道隔离安全栅开关放大器。用于本质安全型应用，将危险区的开关量信号（如 NAMUR 传感器或干接点）安全传输至安全区，并通过无源继电器触点控制安全区负载。
通用宽电源供电 | 灵活配置与故障检测
支持交直流通用宽范围电源供电，板载 DIP 开关轻松配置输出方向及线路故障检测（LFD），符合 IEC/EN 61508 的 SIL 2 功能安全标准。
核心优势
双通道与通用宽电源
采用 2 通道隔离设计，支持 19…30 V DC 及 90…253 V AC 宽范围供电，极大简化现场供电配置与系统集成。
SIL 2 级安全与故障检测
符合 IEC/EN 61508 标准的 SIL 2 功能安全认证，具备完善的线路断线与短路故障检测（LFD），保障系统高可靠运行。
灵活可逆控制模式
兼容 NAMUR 传感器及干接点信号，通过面板 DIP 开关即可快速设定作用方向反转，轻松匹配不同控制逻辑。
技术参数与规格
数据来源：Pepperl+Fuchs 倍加福官方技术规格书 (Document No: 103253)
产品规格参数
制造商
Pepperl+Fuchs 倍加福
订货号 / 型号
103253 / KFU8-SR-Ex2.W
产品类别
开关放大器 / 隔离安全栅 (Switch Amplifier / Isolated Barrier)
通道数
2 通道 (2-channel)
信号类型
数字量 / 开关量输入 (Digital Input)
危险区输入
NAMUR 传感器或机械干触点 (Dry contact or NAMUR input)
安全区输出
继电器输出，单刀双掷 (Form C changeover relay contact)
额定工作电压
19 … 30 V DC / 90 … 253 V AC (45 … 65 Hz)
功耗 / 功率
≤ 1.2 W (DC) / ≤ 1.6 W (AC)
继电器触点容量
250 V AC / 2 A / cos φ > 0.75; 126.5 V AC / 4 A; 40 V DC / 2 A 阻性负载
开关频率
≤ 10 Hz
功能安全等级
SIL 2 (符合 IEC/EN 61508)
线路故障检测 (LFD)
支持线缆断线及短路检测 (可由 DIP 开关开/关)
环境工作温度
-20 … +60 °C (-4 … 140 °F)
外壳防护等级
IP20
外形尺寸 (宽 x 高 x 深)
20 x 119 x 115 mm (外壳类型 B2)
安装方式
35 mm DIN 标准导轨安装 (符合 EN 60715)
产品重量
约 150 g
