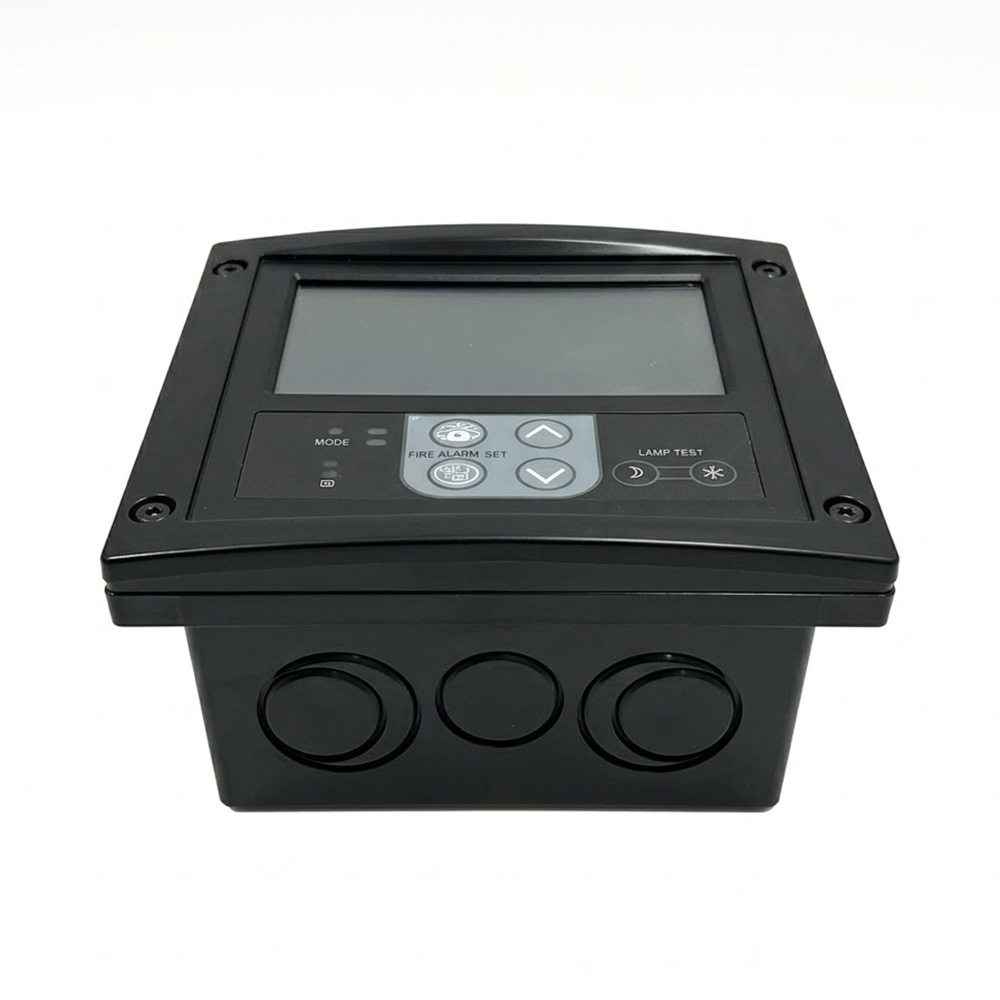

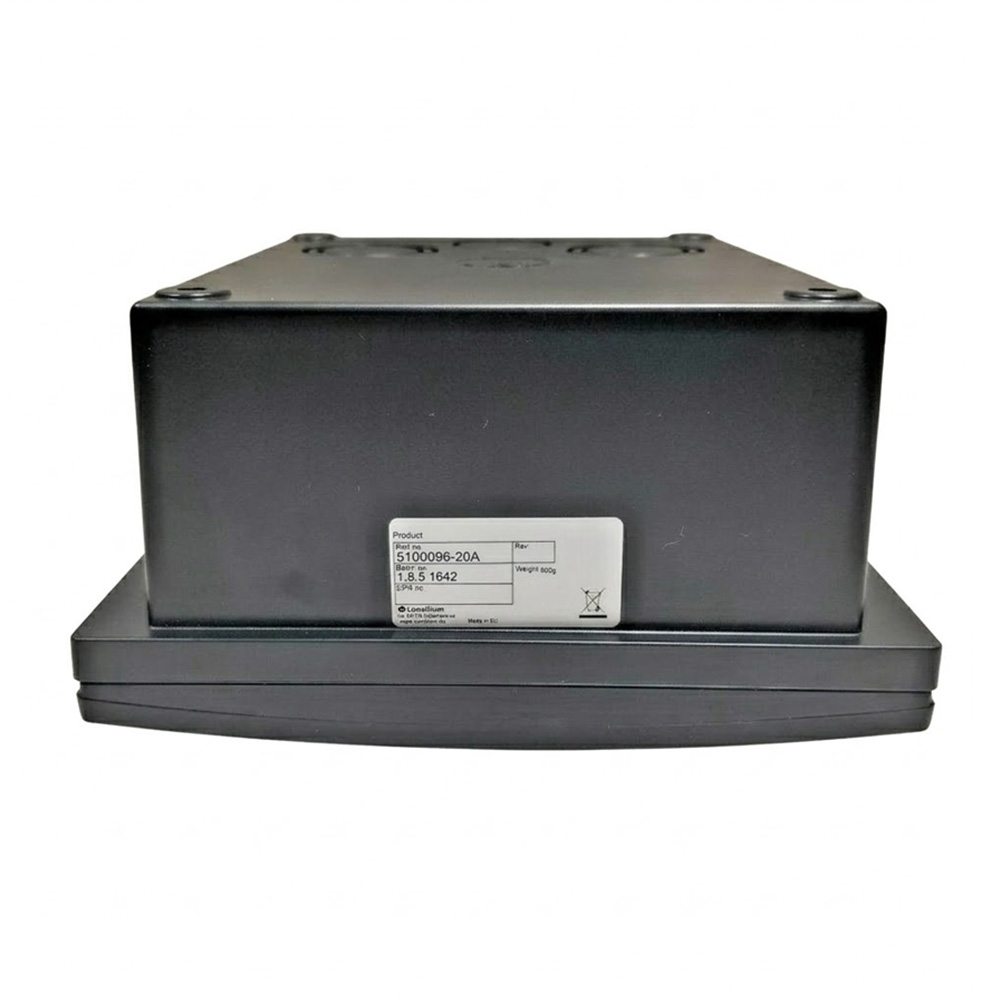

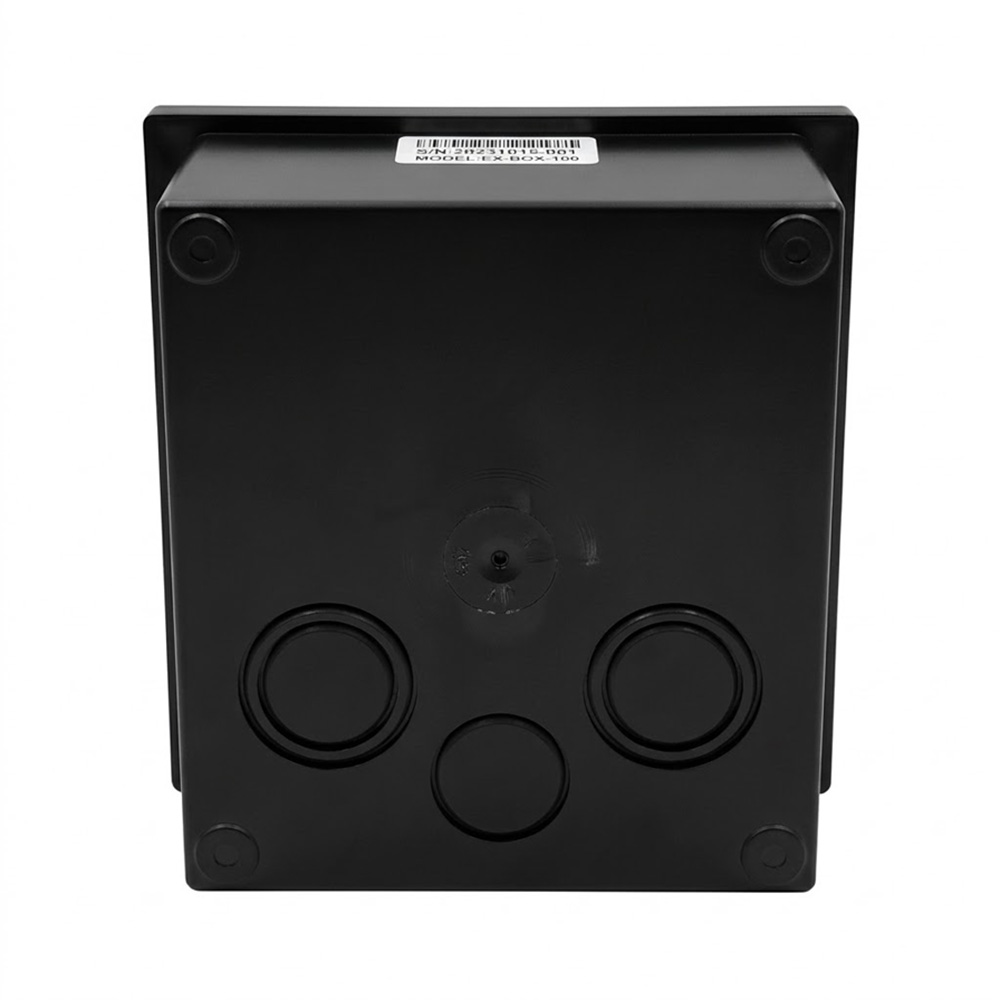

Consilium 5100096-20A
(Repeater M 4.3) 船用彩色火灾复示盘
(Repeater M 4.3) 船用彩色火灾复示盘
船用自动化显示级 | 4.3寸彩色可寻址火灾复示面板
Consilium 5100096-20A（官方型号：Repeater M 4.3 Marine layout）是一款专为船舶火灾检测与报警系统打造的彩色图形复示盘。能够无缝集成至 Consilium Salwico 报警控制网络，独立于主控制柜远程实时显示火警、故障与屏蔽状态。
IP55 防护等级 | 多总线通讯与灵活安装
支持面板嵌入式或平面前突式安装，具备 IP55 防护等级与蜂鸣音响报警功能。板载 Backbone Bus 与 Extension Bus 通讯总线，配有 USB 维护接口及输入/输出触点，适用于驾驶台、集控室及生活区监控。
产品优势
4.3 寸 TFT 彩色图形显示
配备 480×272 分辨率带背光彩色液晶屏，清晰分类显示火警、故障及屏蔽列表，直观提供系统运行状态。
IP55 船用防护与内置蜂鸣器
拥有 IP55 级防尘防水保护与高音量报警蜂鸣器，面板设置消音与列表切换按键，满足船用严苛监控需求。
双总线协议与丰富扩展接口
集成 Backbone Bus / Extension Bus 通讯、嵌入式 USB 维护端口，并提供 2 路数字输入与 3 路输出接口。
技术参数
数据来源：Consilium 官方技术规格 (5100096-20A / Repeater M 4.3)
产品规格参数
品牌
Consilium
订货代码 / Part No.
5100096-20A (基准型号: 5100096)
官方型号
Repeater M 4.3 Marine layout (英文版)
产品类别
船用可寻址火灾复示盘 / 报警显示面板 (Fire Alarm Repeater Panel)
显示屏规格
4.3 英寸 TFT 彩色图形屏 (分辨率: 480 × 272 像素, 带背光)
防护等级
IP55
工作电压范围
19 … 30 VDC
工作电流参数
约 92 mA (在 24 VDC 状态下)
通讯总线接口
Backbone Bus / Extension Bus (支持 RS485 终端电阻设定)
扩展接口
USB 1.1 嵌入式 Host 维护接口 | 2×数字输入 (24V) | 3×数字输出 (24V sinking, max 40mA)
工作温度范围
-5°C 至 +55°C
设备重量
约 620 g
系统兼容性
Consilium Salwico 报警控制系统 (CS4000, Cargo, Cruise, LNG, Offshore 等)
安装方式
支持平面壁挂（Surface Mounting）与嵌入式（Flush Mounting）安装
